Электромагнитная технология против сенсорной.

Электромагнитный цифровой преобразователь.

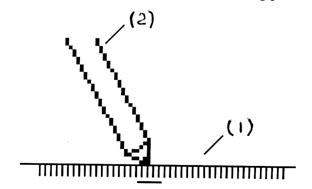

Основа механизма электромагнитной цифровой доски включает в себя два компонента: (1) электронная сетка и (2) электронная ручка.
Электронная ручка содержит в себе транспондер, который производит электронный сигнал. При соприкосновении ручки с поверхностью электронной сетки доски, происходит электрический контакт и идёт передача информации в компьютер. Сигнал информирует компьютер о местонахождении ручки на поверхности электронной сетки  с соответствующими ей координатами X и Y. Этот сигнал информирует компьютер о местонахождении ручки даже в том случае, если она находится на расстоянии от поверхности доски. Это, так называемые, Z – осевые сигналы или предварительные сигналы.




Сенсорный цифровой преобразователь

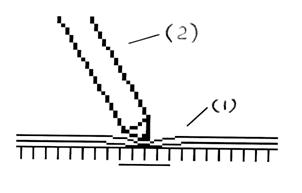

Основа механизма сенсорной электронной доски включает в себя те же два компонента: (1) электронная сетка и (2) ручка.
Поверхность сенсорной доски состоит из нескольких проводящих слоев материала, разделенных воздушным зазором. При нажиме ручка последовательно соединяет проводящие слои, после чего электронный сигнал поступает в компьютер. Этот сигнал информирует компьютер о местонахождении контакта на электронной сетке и дает его X и Y координаты.
В случае с сенсорной доской, объект соприкасающийся с поверхностью не должен быть электронным. Это может быть любой предмет. Однако, прямой физический контакт обязателен, так как не существует Z – оси и невозможна  передача предварительной информации.


 Сравнительные характеристики. Производительность.

Электромагнитный

 В случае с электромагнитным сигналом, точность входного сигнала контролируется дисперсией и шириной   сигнала полученного от ручки и плотностью линий сетки.

Сенсорный

 В случае с сенсорным устройством ввода, точность входного сигнала контролируется размером «контакта» (т.е. размером площади соприкосновения проводящего материала с цифровым слоем поверхности доски, а также контролируется плотностью линий на доске).

В общем, электромагнитный метод является намного более точным, так как «ширина» электронного сигнала, исходящего из электронной ручки, значительно меньше в сравнении с площадью поверхности, находящейся под давлением даже очень острого предмета.
Другой фактор, определяющий точность входного сигнала, это – плотность линий сетки.
Чем больше плотность линий сетки ( т.е. чем больше линий приходится на 1 дюйм ) , тем более точный входной сигнал мы можем получить. Численное выражение данных характеристик приведено ниже в таблицах.



Технология

Разрешающая способность в линиях на дюйм

Электромагнитная доска

1000+

Сенсорная доска

96

Электромагнитная доска имеет в десять раз большую разрешающую способность.
Как это выражается в работе видно по способу ввода данных в компьютер через доску. Используя электронный пишущий узел на цифровой доске или пишущий узел на сенсорной доске, пользователь выбирает полосу ввода равную 1/10 дюйма. Практически это означает, что пользователь имеет возможность контроля позиционирования курсора с точностью до 10% от истинной разрешающей способности. В случае с электромагнитной доской это значение превышает 100 линий на дюйм. В случае с сенсорной доской это менее 10 линий на дюйм.

Тип технологии

Относительная точность ввода

Электромагнитная доска

100 lpi

Сенсорная доска

9.6 lpi

Давайте сравним это со степенью точности позиционирования мыши на некоторых мониторах стандартных размеров:

Точность ввода с использованием мыши

Тип монитора

Диаметр 15.4” (9.25 x 12.23”)

18.3” (11 x 14.66”)

SVGA 600/800

65 lpi

55 lpi

XGA 768/1024

83 lpi

70 lpi

SXGA 1024/1280

104 lpi

87 lpi

Электромагнитная доска позволяет пользователю получить степень точности ввода равную или превышающую точность при использовании мыши. А сенсорная доска дает пользователю степень точности ввода значительно меньшую чем та, которую дает мышь.

Ведение общих записей

Например, если пользователь ведет записи большими буквами, разница в разрешающей способности и, соответственно, в точности существует. Но она едва заметна и не имеет значения в данном случае. Однако, если при работе требуется точность, то сенсорная панель не сможет работать в необходимом режиме. Это можно увидеть при использовании GIS, проектировании, графическом дизайне или распознавании подчерка.



Hitachi Software StarBoard в сравнении со SMART Board ( SB540 / SB560 / SB580)



Hitachi StarBoard

SMART Board







Является ли компьютерный интерфейс простым в использовании?

Да. Электромагнитная ручка фирмы Hitachi работает точно так же, как и мышь и обеспечивает такую же функциональность, к которой привыкли пользователи.

Нет. Требует использования четырех ручек из лотка. Для смены цвета, вы кладете используемую ручку обратно в лоток и выбираете другую.



Ручка работает как ластик, когда иконка ластика выбрана.

Требует от пользователя замены ручки на ластик.







Имеет ли ручка программируемые клавиши?

Да. Кончик ручки является аналогом однократного нажатия левой клавиши мыши. Две остальных кнопки на ручке могут быть запрограммированы под любую функцию мыши.

Нет. Ручки могут быть использованы только для выполнения однократного нажатия левой клавиши мыши или при двойном надавливании для выполнения двойного щелчка.
Для щелчка правой клавиши, вам нужно сначала нажать на кнопку на панели управления, после чего надавливание на доску аналогично нажатию правой клавиши мыши.







Возможно ли использовать ручку не касаясь доски?

Да. Как и в случае с мышью, курсор может быть управляем без вызова команд мыши – простым перемещением вдоль поверхности доски.

Нет. Только касание доски любым предметом или ручкой приводит к вызову команд мыши.







Применяется ли абсолютное позиционирование мыши (курсора)?

Да. Так как ручка излучает электронный заряд, доска распознает только определенную область касания.

Нет. Одновременный контакт с более чем одной точкой приводит к «усреднению» входящих сигналов (данных), а следовательно размещает курсор немного в другом месте нежели требовалось.







Поставляется ли вместе с доской необходимое программное обеспечение?

Да. DigitalBoard поставляется вместе с HITSoft Pen и Notepad, для использования всех функций ввода , записи, воспроизведения и печати.
Количество инсталляций не ограничено.

Да. SMART Board поставляется вместе со SMART Board и SMART Notebook для использования всех функций ввода , записи, воспроизведения и печати.
Количество инсталляций не ограничено.







Может ли доска использоваться для телеконференций?

Да. Он может быть использован вместе с любым программным обеспечением для телеконференций, производства третьих фирм. Как дополнение Hitachi предлагает свое собственное программное обеспечение для телеконференций.

Да. Он может быть использован вместе с любым программным обеспечением для телеконференций, производства третьих фирм. Как дополнение Smart предлагает свое собственное программное обеспечение для телеконференций.







Будет ли передача данных между доской и компьютером достаточно быстрой?

Да. Hitachi StarBoard соединен с компьютером последовательным кабелем со скоростью передачи данных 38.4 кб/с, что быстрее, чем большинство модемных соединений .

Нет. SMART Board соединен с компьютером последовательным кабелем со скоростью передачи данных 9.6 кб/с, что медленнее, чем большинство модемных соединений .







Будет ли доска поддерживать графику высокого разрешения?

Да. Hitachi DigitalBoard будет хорошо поддерживать больше, чем XGA. Она имеет разрешение 25000 dpi.

Нет. Только в сжатом виде. SMART Board имеет разрешение 96 dpi.







Будет ли доска успевать за мной, если я буду писать так быстро, как только могу?

Да. Hitachi DigitalBoard имеет скорость слежения 200 дюймов в секунду.

Нет. SMART Board имеет скорость слежения менее 2 дюймов в секунду.







Поставляеся ли программное обеспечение для распознавания письма, которое позволит мне писать в любых приложениях третьих фирм?

Да. Ввод данных производится в ASCII формате и распознается как обычный ввод данных во всех приложениях третьих фирм.

Нет. Ограниченная функциональность доступна только в SMART программном обеспечении для диограмм
.







Могу ли я аннотировать или писать поверх любых приложений на моем компьютере?

Да.

Да.







Имеются ли портативные доски, которые я могу использовать во время моих путешествий?

Да. Существует сворачивающаяся доска для мобильных операций. Доступна в Европе с февраля 2001 года.

Нет. Доски либо настенные либо на стойках с колесиками.







Могу ли я использовать сухие стираемые маркеры на доске?

Да.

Да.







 Существуют доски обратной проекции?

Да, в Японии. В разработке для европейского и американского рынка

Да.
