Руководство по функциям проекторов Panasonic

• Функция Daylight View
• Процессор обеспечения чёткости Detail Clarity Processor
• Функция RGB Booster
• DIGITAL LINK
• Беспроводные функции
• Аудиовыход в режиме ожидания
• Система фильтров
• Сдвиг оптики
• Функции настройки геометрии
• Поддержка мультиэкранных систем
• Режим эмуляции DICOM

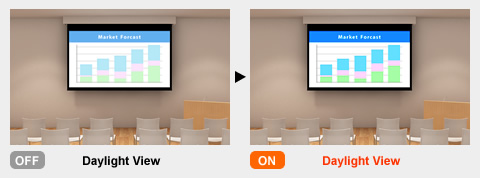

Технология Daylight View обеспечивает чистое и четкое изображение при высокой внешней освещенности. Изображение, создаваемое проектором, выглядит четко, ярко и объемно и в помещении с высокой внешней освещенностью. Встроенный датчик измеряет интенсивность падающего света, а электроника проектора в реальном времени подстраивает воспринимаемый уровень яркости и цветовую гамму. Помимо обычной коррекции цветопередачи она корректирует резкость и гамма кривые. В результате аппарат в любых условиях проецирует выразительное изображение с яркими цветами, что обеспечивает большее внимание зрителей.

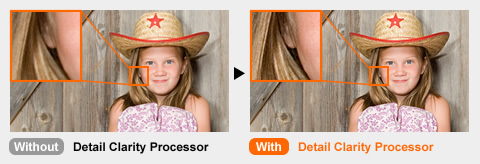

Процессор обеспечения чёткости анализирует частоту видеосигнала на каждой сцене и извлекает информацию о распределении составляющих спектра, после коррекции достигается высокая чёткость передачи мелких деталей. Получаемое изображение насыщено чёткими деталями и выглядит более естественно и живо.

Функция RGB Booster значительно улучшает цветовое воспроизведение.

Живое изображение при высокой яркости. Функция RGB Booster позволяет получить превосходное качество изображения при отличной цветопередаче и высокой яркости, подчёркивающей каждый цвет. Яркие и живые цвета картинки DLP проекторов достигаются благодаря разработкам Panasonic — функции Vivid Colour Control и системе модуляции светового потока лампы.

• Технология Vivid Color Control

Основная идея этой уникальной системы управления цветопередачей состоит в оптимизации использования сегментов цветового колеса. Система повышает яркость каждого из основных цветов и натуральность цветопередачи за счет уменьшения площади неиспользуемых секторов колеса.

• Система модуляции светового потока лампы

Новая система модуляции светового потока лампы позволяет управлять интенсивностью света в зависимости от того, какой из секторов цветового колеса (красный, синий, зеленый, белый) используется в данный момент. Такой метод позволяет оптимизировать использование светового потока и получить идеальный цветовой баланс на повышенной яркости, а также расширение цветового диапазона изображения.

Кроме того, модели, оснащенные Dynamic RGB Booster анализируют изображения кадр за кадром и модулируют мощность лампы, чтобы соответствовать каждой сцене. Этим достигается оптимальная яркость и цветопередача для самых разнообразных сцен.

«DIGITAL LINK» – это технология для передачи сигналов видео, аудио, Ethernet и последовательных сигналов управления с помощью витой пары с добавлением уникальных функций Panasonic к стандарту связи HDBaseTTM, сформулированному HDBaseT Alliance.

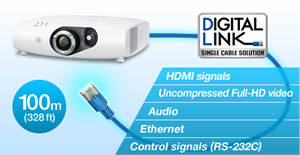

Оснащенные портом DIGITAL LINK, проекторы DIGITAL LINK-ready позволяют передачу HDMI, несжатого HD цифрового видео, сигналов аудио и управления (Ethernet, RS-232C) на расстояние до 100 метров по одному кабелю CAT5e (STP) или выше. Это упрощает кабельные и системные обновления, что делает его идеальным для потолочного крепления и других стационарных установок. Таким образом, он является экономически эффективным, междугородной и высококачественное решение цифровая передача.

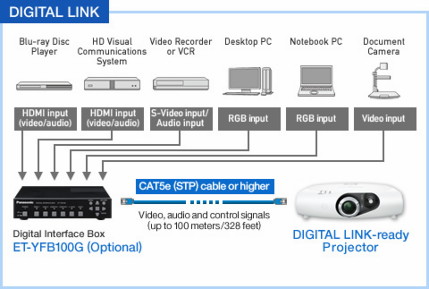

При использовании дополнительного цифровой коммутатора ET-YFB100G, у которого выходным портом является разъём DIGITAL LINK, можно передавать несжатое HD-видео, звук и сигналы управления (Ethernet RS-232C) по единственному кабелю на основе экранированной витой пары САТ5е на расстояние до 100 м Это позволяет подключение проектора только с одним кабелем, что делает его идеальным для потолочного крепления и других постоянных установок.
Кроме того, поскольку сигналы управления могут передаваться одновременно, входной сигнал с ET-YFB100G может быть легко переключен с помощью беспроводного пульта ДУ, прилагаемый к проектору в комплекте поставки. Проектор может управляться либо по последовательному, либо по LAN порту.

Для получения более подробной информации см. страницу "Что такое DIGITAL LINK"

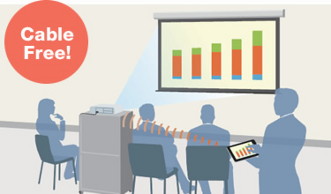

Беспроводные проекторы не требуют кабелей для подключения к ПК. Это означает, что вам не придется беспокоиться о длине кабеля, и вы можете быстро и легко подготовить проектор к презентации и затем его также быстро демонтировать.

¹ Каждая версия Wireless Manager ME совместима с указанной моделью проектора. Обязательно используйте ПОWireless Manager ME, входящее в комплект поставки проектора. Если используется Wireless Manager ME другой версии, то могут быть какие-то ограничения на используемые функции в зависимости от модели. Для получения подробной информации см. страницу загрузки программного обеспечения.
² Этот модуль необходим, если проектор не оснащен функцией беспроводной локальной сети. В случае с компьютерами Macintosh, поддерживается только встроенная беспроводная LAN функция.
³ ET-UW100 доступен в следующих странах и регионах по состоянию на июль 2012 года: Северная Америка, Англия, Германия, Франция, Испания, Италия, Бельгия, Австрия, Швеция, Норвегия, Дания, Швейцария, Голландия, Финляндия, Португалия, Греция и Япония.
⁴ Функция Маркера доступна только для Wireless Projector for iOS.

• Беспроводные проекторы:Посмотреть список беспроводных проекторов Panasonic

• Скачать листовку по беспроводной проекции.

• Для получения дополнительной информации о программном обеспечении Wireless Manager ME, пожалуйста, посмотрите видео руководство - "Как настроить и подключить Panasonic Wireless Manager (English ver.)."

Аудио может быть выведено через разъем аудио выхода в режиме ожидания *.
Эта функция полезна, когда аудио выход подключен к внешней аудио системе ** через проектор.

* Выбирается в настройках меню.
** Помимо громкоговорителей необходим аудио усилитель.

Некоторые ламповые проекторы используют фильтровые системы с длительным сроком, такие как система автоматической очистки фильтра и фильтр Eco. Длительный цикл замены уменьшает расходы по обслуживанию Также у Panasonic имеется проекторы SOLID SHINE серии, которые оснащены системой без фильтра.

Фильтр с самоочисткой

В качестве рабочего элемента блока фильтрации со сменными секциями (ACF) используется уникальный электростатический фильтр Micro Cut Filter. Фильтр с автоматической очисткой (ACF-фильтр) — осуществляет подачу новой секции фильтрующего материала, если датчик фильтра обнаруживает накопление пыли. С загрязнённых участков пыль автоматически счищается щеткой.

ЭКО фильтр (Eco Filte)

“Эко”-фильтр состоит из двух (электростатических) фильтров “Micro Cut”— предварительного и основного. Для фильтрации особо мелких частиц используется ионный эффект. Предварительный фильтр выполнен в виде сот, а основной для повышения фильтрующей способности имеет большую площадь поверхности. Благодаря такой конструкции “Эко”-фильтр может заменяться один раз в течение длительного периода времени. Кроме того, из экологических соображений, фильтр может быть промыт водой и использоваться повторно. *

* При мытье водой, пожалуйста, следуйте рекомендациям, описанным в инструкции по эксплуатации. Также, Panasonic рекомендует заменить фильтр на новый после мытья и повторного использования. Если фильтр не достаточно чистый после мытья, замените его на новый.

Система без фильтра

Проекторы SOLID SHINE серии с новым комбинированным лазерно-светодиодным источником света не требуют замены фильтра благодаря тщательно спроектированной защите оптики.
Вы получаете удовольствие от отсутствия необходимости обслуживать проектор в течение примерно 20000 часов * при сохранении отличной яркости и качество изображения.

* Ориентир для замены источника света. Не обслуживаемый период может быть сокращен в зависимости от условий окружающей среды.

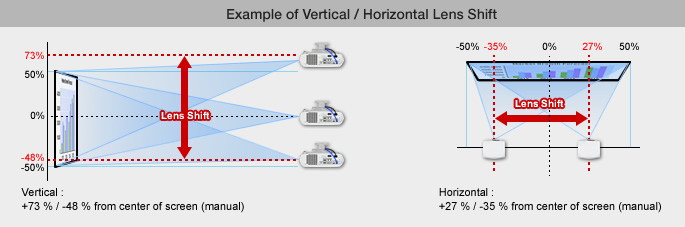

Большой диапазон сдвига по горизонтали и вертикали, который допускает объектив, позволяет получить неискажённое изображение и облегчает инсталляцию аппарата. Сдвигом объектива можно управлять с помощью ПДУ, если он моторизованный, что удобно в случае потолочной установки проектора. Эта функция позволяет обойти лампы освещения или вентиляционные отверстия при потолочном монтаже проектора.

Примечание: На рисунке показан сдвиг объектива по вертикали / горизонтали ( в рамках допустимого диапазона сдвига для проектора ) для PT-RZ370 при установке на потолок.

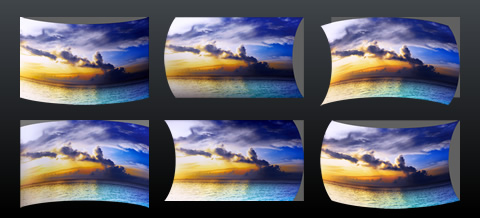

Эта функция приспосабливает изображение для проецирования на экран сферической, цилиндрической или другой специальной формы. Настройка выполняется с помощью пульта, специального оборудования не требуется. Совместное использование функции настройки геометрии и мультиэкранного процессора расширяет возможности и позволяет создать впечатляющие спецэффекты на концертах, представлениях и других подобных мероприятиях.
Новые геометрические регулировки (Geometric Adjustment) * имеет настройку по 4 углам и сохраняет пропорции при выключении функции для простой и тонкой настройки.

* Применительно к некоторым моделям. Пожалуйста, проверьте для конкретного продукта.

ПО Geometry Manager Pro и Upgrade Kit максимально повышают эксплуатационные характеристики проектора

С помощью программного обеспечения Geometry Manager Pro в режиме реального времени можно выполнять геометрические компенсации и другие тонкие настройки и исправления, которые не могут быть обработаны на стороне проектора.

Дополнительный комплект обновления для Geometry Manager Pro ET-UK20

Дополнительный комплект модернизации (ET-UK20) может быть использован для расширения диапазона корректировки для программного обеспечения Geometry Manager Pro. Он также поддерживает пользовательские маскировки Custom Masking, коррекцию однородности Uniformity Correction и другие полезные функции для мультипроекторных установок (до 64 единиц). Его гибкие и сложные проекции способны подойти к широкому выбору экранных форм.

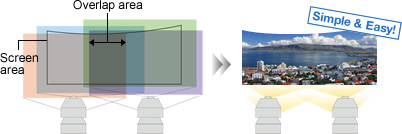

Дополнительный комплект автоматической регулировки экрана ET-CUK10 активирует плагин программного обеспечения Auto Screen Adjustment. Этот плагин программного обеспечения расширяет функции Geometry Manager Pro и позволяет автоматическую регулировку коррекции геометрии, Калибровка яркости и цвета по стыкам изображений, цвета и яркость в зависимости от формы экрана через использование внешней подключенной камеры.

* Обновление прошивки необходимо для использования этих функций. Доступны для использования во всем мире, за исключением Соединенных Штатов.
Доступность зависит от страны. Для получения дополнительной информации, пожалуйста, обратитесь в компанию по продажам в вашем регионе (контактная информация).

Чтобы посмотреть, поддерживает ли ваша модель проектора функцию Geometric Adjustment и дополнительный комплект, см. список "Совместимые модели проекторов"

Для скачивания / активации программного обеспечения и опциональных дополнительных комплектов, пожалуйста, посетите систему PASS.

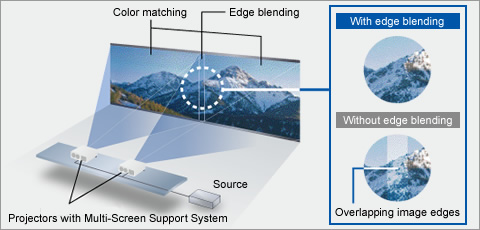

Поддержка мультиэкранных систем оптимальна для сшивки и синхронизации по цветам для многопроекторных решений. Система состоит из Edge blending, color matching and multi-screen processor.*

Калибровка яркости и цвета по стыкам изображений (функция "edge blending")

Эта функция управляет яркостью при перекрытии краев изображения для создания мультиэкранных проекций с естественным и равномерным цветовым распределением. Например, калибровка позволяет сделать стыки изображений в "видеостене" размером 2 x 2 практически незаметными и получить ровную и "бесшовную" проекцию большого формата.

Цветовое согласование (color matching)

При совместном использовании нескольких аппаратов эта функция корректирует отличия в передаче цветов у разных проекторов. Точность и легкость управления обеспечивается при помощи специального программного обеспечения для ПК. Благодаря тому, что настройка в этой программе производится независимо по семи осям (красный, зеленый, синий, желтый, пурпурный, голубой и белый цвета), удается свести к минимуму цветовые отклонения и обеспечить высокую точность согласования.

Мультиэкранный процессор (multi-screen processor)

Встроенный мультиэкранный процессор аппарата позволяет создавать мультиэкранные проекции без использования дополнительного оборудования. Калибровка по стыкам может производиться на "видеостене" размером вплоть до 100 (10x10) проекций.

* Мультиэкранный процессор входит не во все модели проекторов. Для получения дополнительной информации см. соответствующие страницы товаров.

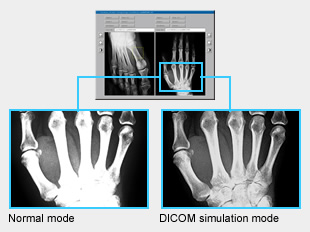

Этот режим соответствует стандарту изображения DICOM Part 14, применяемому в медицине для чёткого воспроизведения рентгеновских снимков. Он позволяет выводить снимки на большой экран и коллективно обсуждать их, что может быть полезно на конференциях или на курсах повышения квалификации.

* Эти проекторы не являются медицинским оборудованием. Не используйте их для постановки медицинского диагноза.
