Медиаплеер TViX mini R-2200: сделай паузу, включи TViX!



Установка жесткого диска

Для получения доступа к жесткому диску нужно нажать на крупную серебристую кнопку, расположенную на одной из боковых граней, и одновременно с этим стянуть металлическую панель вниз. Механизм этот прост и давно отработан на самых разнообразных портативных устройствах, а потому работает слаженно, зазоров и люфтов в закрытом состоянии нет.

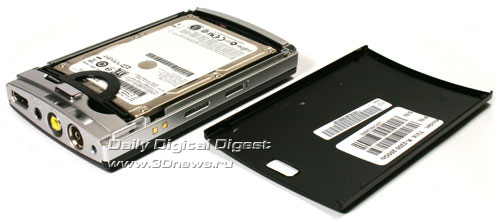

TViX mini R-2200 - вид со снятой крышкой

Чтобы извлечь HDD, потребуется снять пластиковую заглушку и вынуть диск из интерфейсного разъема. Чтобы диск не соприкасался с печатной платой, занимающей всю площадь устройства, на ней закреплены небольшие пластиковые салазки. Никаких демпфирующих вставок у новинки нет. С одной стороны, большинство из них ухудшило бы охлаждение, но с другой - резиновый демпфер по периметру жесткого диска мог бы однажды спасти данные.

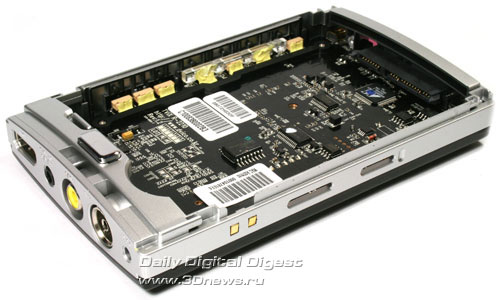

TViX mini R-2200 - внутри

Нужно отметить, что TViX mini R-2200 поставляется с установленным жестким диском, поэтому извлечение диска означает потерю гарантии. В нашем случае внутри была установлена модель Fujitsu MHY2200BH емкостью 200 Гб.

Аппаратная начинка

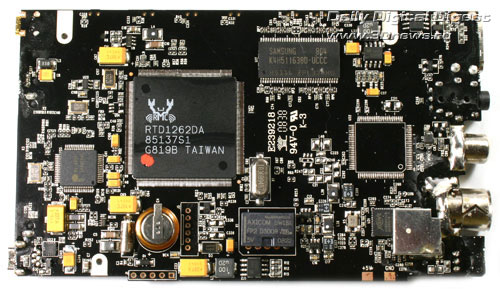

TViX mini R-2200 - плата 1

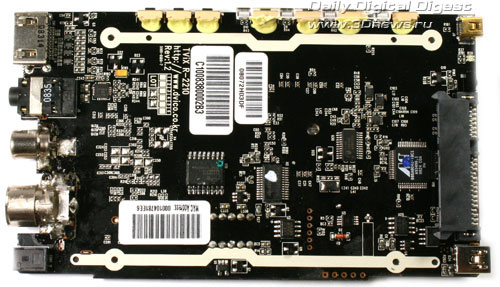

TViX mini R-2200 - плата 2

Вся электронная начинка размещается на одной плате, имеющей двустороннюю печать. Качество пайки, к сожалению, оставляет желать лучшего. Особенно неаккуратно закреплены крупные разъемы. Вызывает нарекание и качество лакового покрытия платы. Остается лишь надеяться, что все эти недостатки являются особенностями только нашего тестового образца.

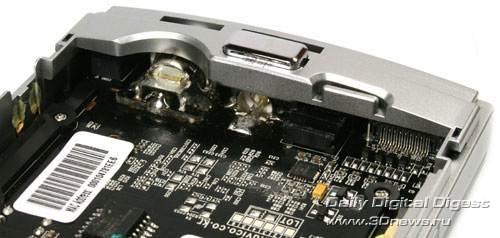

TViX mini R-2200 - разъемы внутри

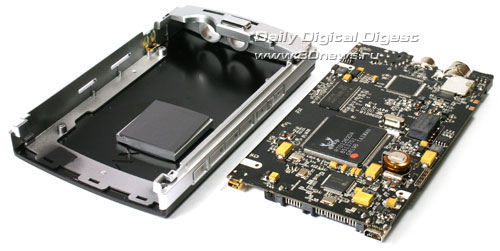

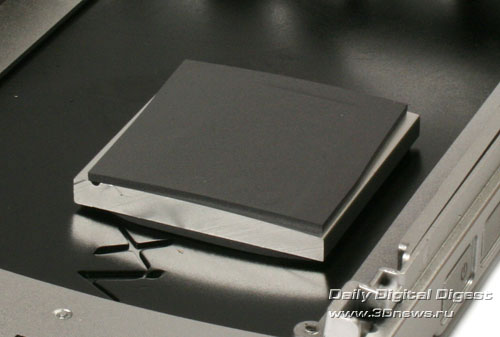

Отдельного внимания заслуживает система охлаждения. Как выяснилось после полного демонтажа элементов корпуса, один из металлических кожухов связан с медиапроцессором через алюминиевый радиатор и теплопроводящие прокладки. Таким образом, охлаждая корпус снаружи, можно добиться и охлаждения процессора. Именно это и достигается с помощью подставки с вентилятором, о которой мы рассказали выше.

TViX mini R-2200 - вентилятор 1

TViX mini R-2200 - вентилятор

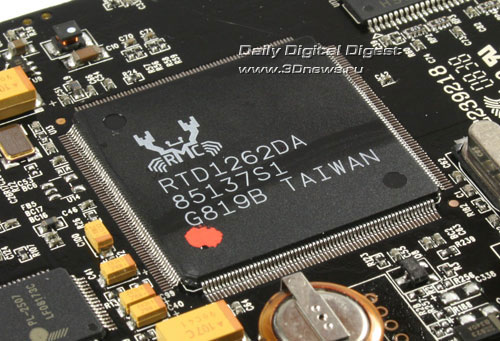

В качестве медиапроцессора производитель выбрал не наиболее популярный SMP от компании Sigma Designs, а SCORPIO RTD1262 производства компании Realtek Semiconductor Corp. (www.realtek.com). Возможно, это связано с тем, что SMP требует более сильного охлаждения, а может быть, все дело просто в желании сэкономить. Микросхема RTD1262 представляет из себя декодер MPEG-1/2/4 с энкодером MPEG-2/4, работающий на частоте 200 МГц. Из достаточного большого списка его достоинств стоит отметить работу с интерфейсами HDMI и USB 2.0 host.

TViX mini R-2200 -Chip_Realtek

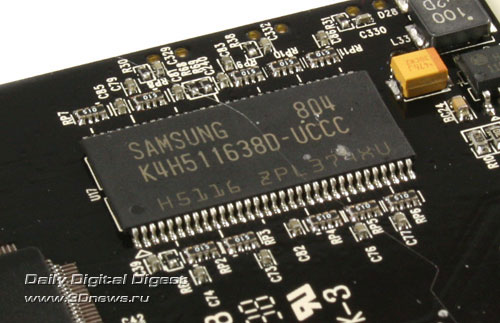

Памяти на борту немного - лишь один модуль DDR SDRAM Samsung K4H5111638D емкостью 64 Мб.

TViX mini R-2200 - Chip_Samsung

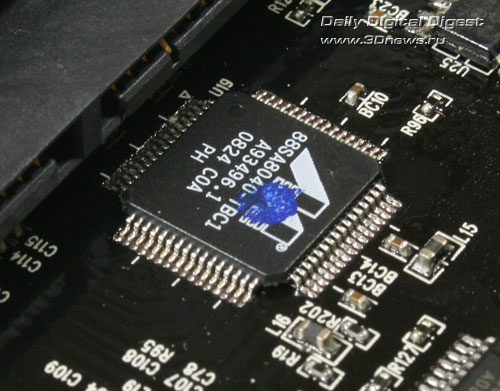

SATA-контроллером выступает микросхема компании Marvell Technology Group - Marvell 88SA8040.

TViX mini R-2200 - Chip_Marvell

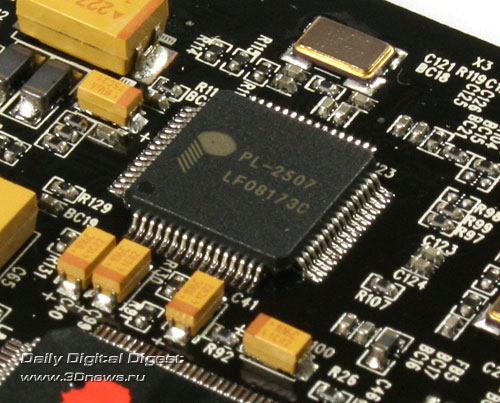

Работу USB host обеспечивает микросхема PL-2507 от тайваньского производителя Prolific Technology Inc.

TViX mini R-2200 - Chip_Prolific

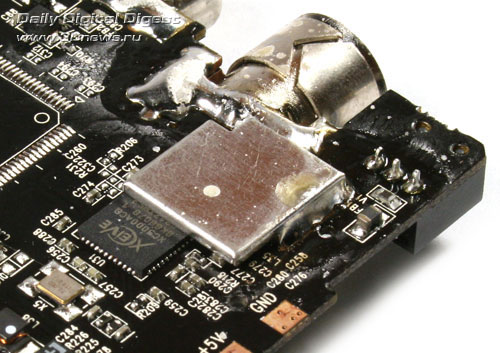

Встроенный ТВ-тюнер базируется на полупроводниковом ВЧ-блоке Xceive XC5000, знакомом нам по многим моделям современных ТВ-тюнеров самых разных классов. Эта микросхема не требует экранирования. Тем не менее, металлический экран в районе ВЧ-блока производитель все же установил, что именно он там экранирует - не совсем ясно.

TViX mini R-2200 - Chip_Xceive

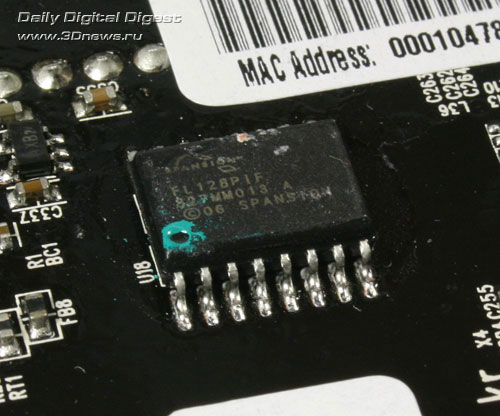

Прошивка устройства хранится во флэш-памяти FL128PIF объемом 16 Мб от компании Spansion.

TViX mini R-2200  - Chip_Spansion

<<Назад           Далее >>


Виталий Крылов
