    18.08.2009г.

Медиаплеер TViX-HD R-3300 - ностальгия по эпохе видеомагнитофонов



Аппаратная начинка

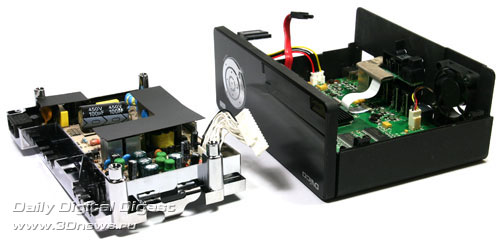

В отличие от многих своих собратьев, для подключения TViX-HD R-3300 не требуется адаптер питания – в данном случае он встроен в корпус. Всё внутреннее пространство поделено на две части – верхняя отдана под плату блока питания, а нижнюю половину занимает основная элементная база, разместившаяся на двух печатных платах.

Медиаплеер TViX-HD R-3300 - вид в разобранном виде

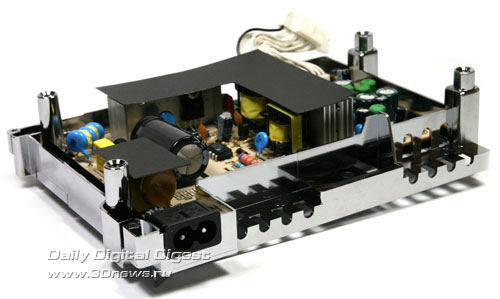

Блок питания с одного только первого взгляда внушает уважение. Мощные алюминиевые радиаторы и большие литиевые конденсаторы сильно напоминают о тех адаптерах питания, от которых работают настольные системные блоки. Пайка всех элементов просто идеальная. Что характерно, эта печатная плата выделяется бежевым цветом текстолита, в то время как две другие - зелёные.

Медиаплеер TViX-HD R-3300 - вид в разобранном виде, блок питания

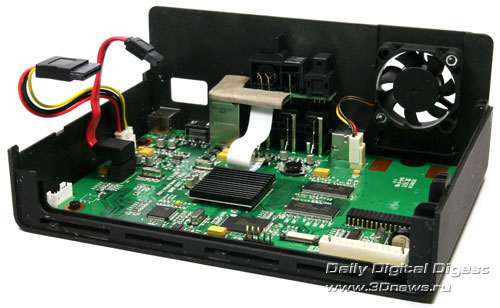

Основная электронная начинка расположена на самой большой нижней плате, имеющей двустороннюю печать.

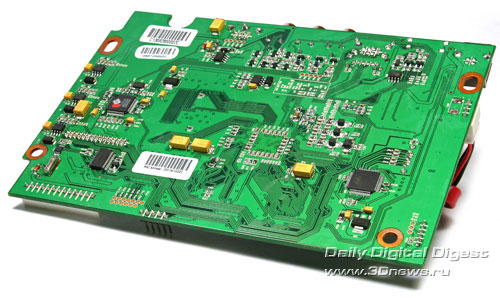

Медиаплеер TViX-HD R-3300 - вид в разобранном виде, печатная плата

Медиаплеер TViX-HD R-3300 - вид в разобранном виде, печатная плата

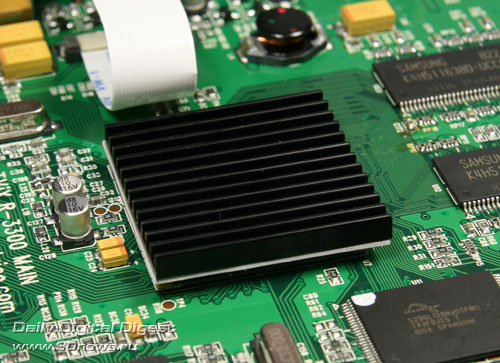

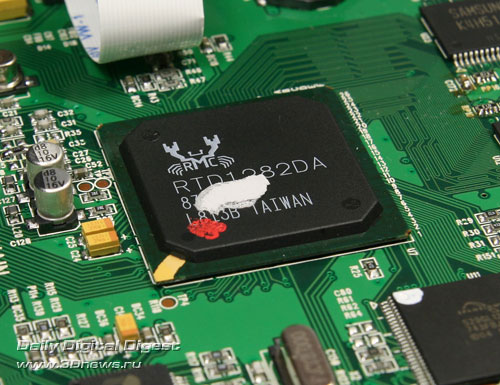

Центральное место здесь отдано накрытому тонким алюминиевым радиатором медиапроцессору RTD1282 производства компании Realtek Semiconductor Corp. Конечно, его нельзя сравнить с великолепными микросхемами SMP от компании Sigma Designs, но, судя по спецификации, все необходимые функции этот медиапроцессор выполняет. Микросхема RTD1282 представляет из себя декодер MPEG-1/2/4 с энкодером MPEG-2/4, работающий на частоте 200 МГц. В списке его достоинств нужно выделить работу с интерфейсами HDMI и USB 2.0 host, поддержку сетей Etehrnet и слотов расширения PCMCIA.

Медиаплеер TViX-HD R-3300 - Chip_Realtek_1

Медиаплеер TViX-HD R-3300 - Chip_Realtek

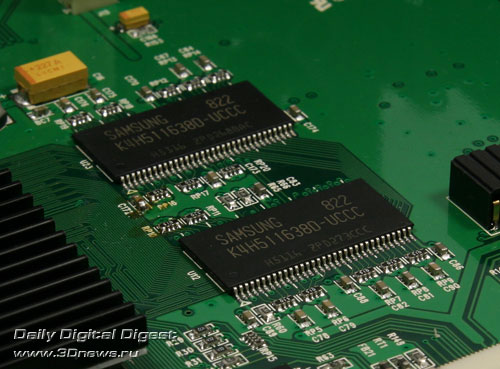

Рядом с медиапроцессором расположены уже знакомые нам по другим моделям плееров два модуля памяти DDR SDRAM Samsung K4H5111638D ёмкостью по 64 Мб каждый.

Медиаплеер TViX-HD R-3300 - Chip_Samsung

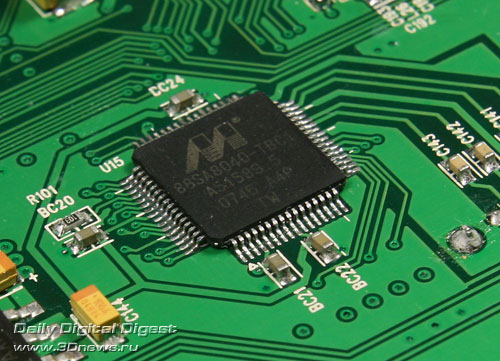

В качестве SATA-контроллера производитель выбрал микросхему компании Marvell Technology Group - Marvell 88SA8040. Она расположена на обратной стороне платы.

Медиаплеер TViX-HD R-3300 - Chip_Marvell

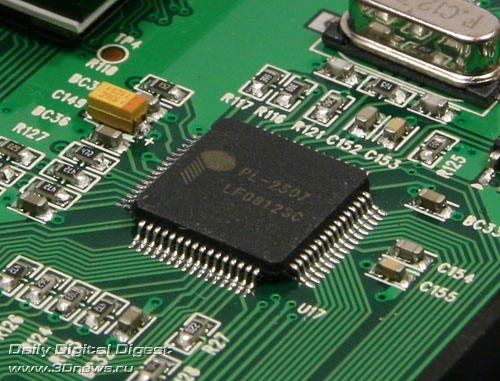

Работу интерфейса USB host обеспечивает микросхема PL-2507 от тайваньского производителя Prolific Technology Inc.

Медиаплеер TViX-HD R-3300 - Chip_Prolific

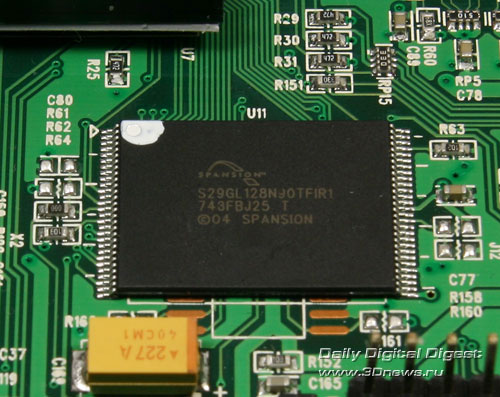

Ну а прошивку устройства традиционно бережно хранит flash-модуль S29GL128N объёмом 16 Мб от компании Spansion.

Медиаплеер TViX-HD R-3300 - Chip_Spansion

<<Назад           Далее >>


Виталий Крылов

Источник: http://www.3dnews.ru.
