    31.10.2013г.

Интерфейс VGA окончательно умирает

Компания Vision подробно излагает изменения в технологии и объясняет, почему большинство людей не знают о HDBaseT.

Вы слышали о способе передачи электрических сигналов LVDS? Это родной сигнал, который передает видео с материнской платы вашего компьютера. В 2010 году Intel и AMD объявили, что в 2013 году заменят LVDS на DisplayPort в качестве родного сигнала. Все основные производители компьютеров добавили, что в 2015 году все выходы VGA будут заменены на DisplayPort и HDMI.

Какой формат заменит VGA?
DisplayPort отвечает нашим потребностям лучше, но HDMI имеет более массовое распространение. Так что теперь они будут делить роль по замене VGA. Но в нашей отрасли физической заменой кабеля VGA будет витая пара - иначе CAT5e и CAT6. CAT5 является распространенным явлением, обычно уже проложенным, и с ним легче работать. Использование кабельной инфраструктуры в качестве «гонца» облегчит переход в будущем в случае ввода нового формата сигнала в эксплуатацию.

VGA через CAT5
Первым шагом в подготовке к этой новой реальности – это начать использовать кабель CAT5 уже сейчас, даже если у вас все еще источник и приемник имеют разъемы VGA на каждом конце. Это можно решить с помощью пары передатчик - приемник для передачи сигнала VGA через CAT5 на расстояние до 60 метров. Это недорогое устройство стоит примерно столько же, как и установка 20-ти метрового VGA кабеля.

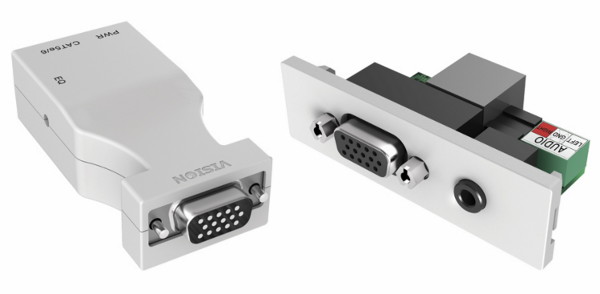

Переходники Techconnect VGATP VGA на CAT5
Решение от компании Vision  с помощью переходников Techconnect VGATP VGA на CAT5 и наоборот

HDMI через CAT5
Большинство основных решений от Vision для передачи HDMI через кабель CAT5 осуществляется в той же форме, что передача сигнала VGA через CAT5. Сигнал HDMI по кабелю CAT5e можно передать на расстояние до 30 метров, а кабелю CAT6 до 50 м. Эти устройства преобразуют и усиливают сигнал на все четыре витые пары.

HDMI через CAT6 - HDBaseT
HDBaseT является наиболее важной технической инновацией в последнее время. Эта технология позволяет передавать до пяти сигналов по одному кабелю CAT6 одновременно без сжатия. Так, например, это могут быть два сигнала HDMI , сигнал RS-232, компонентного видео,  а также обеспечивать питание устройств с потребляемой мощностью до 100 Вт. И кабель может быть до 100 м в длину.

В конце концов все плоские панели будут иметь один разъем RJ45 для всех входных сигналов и для питания. Сейчас плоские светодиодные панели только меньше 30 дюймов имеют потребляемую мощность менее 100 Вт, но как только большие экранов станут более энергоэффективными с точки зрения потребляемой мощности, то питание через Ethernet станет общим.

Устранение блока питания позволит сделать плоские панели  тоньше, легче и дешевле.
HDBaseT находится на ранней стадии принятия, поэтому одновременная передача полных пяти сигналов пока не поддерживается, и чипсет стоит очень дорого. Но эта технология, которая позволяет кабелю CAT5 занять выгодное положение, способна заменить VGA.

HDMI через CAT5 - IP
Конвертеры Vision TechConnect HDMIIP преобразуют HDMI в TCP/IP пакеты, чтобы передать информацию по локальной сети. Другими словами, они позволяют вам передать HDMI из одного помещения в другое в здании через существующую инфраструктуру локальной сети, причем число сетевых коммутаторов должно быть не более трех. Максимальная длина кабеля CAT5 между сетевыми маршрутизаторами, концентраторами, коммутаторами составляет 100 м, так что теоретическое максимальное расстояние, на которое можно передать сигнал, составит 400 метров.

При сжатии сигнал HDMI в TCP/IP пакеты конвертер HDMIIP использует сжатие JPEG с частотой 30 кадров в секунду. Если рассматривать это в контексте телевидения, в котором съемка ведется с частотой 25 кадров в секунду, то нельзя сказать, что это сжатие. В этом случае нет артефактов сжатия и нет задержки.

Эти решения действительно только-только добрались до требуемого качества профессионального аудио-видео. Они являются менее дорогими, чем HDBaseT решения, и особенно хорошо подходят для цифровых рекламно-информационных систем.

По материалам сайта http://www.avinteractive.com.
