    03.02.2017г.

Проектор Viewsonic Pro8530HDL.

Физический осмотр

Обзор

Viewsonic Pro8530HDL

PRO8530HDL показан на фотографии выше. Как видно на этом фото, на передней части проектора расположен объектив, установленный в центральном положении. Симметрично справа и слева от объектива установлены динамики, слева от объектива находится окошко для приемника для пульта дистанционного управления, а 3 индикатора состояния расположены вдоль верхнего правого края передней панели.

Viewsonic Pro8530HDL-вид сбоку

На правой стороне проектора, как показано на следующем фото выше, имеется большая крышка с вентиляционными отверстиями, закрывающая отсек с пылеулавливающим фильтром. На левой стороне все аналогично.

Viewsonic Pro8530HDL-вид сзади

Viewsonic Pro8530HDL с крышкой

На этих фото проектор изображен без кожуха и с кожухом для укладки кабелей, идущим в комплекте поставки.

Панель соединений

Viewsonic Pro8530HDL -разъемы

Задняя панель с разъемами PRO8530HDL представлена на фото выше. Слева направо: порт LAN, три входа HDMI, мини-USB порт, порт синхронизации VESA 3D (для использования с внешним 3D эмиттером), аналоговый компьютерный выход типа VGA (сверху), последовательный порт RS232 (внизу), два аналоговых компьютерных входа типа VGA, S-Video (вверху) и композитный (внизу) видеовходы, пара тюльпанов для стерео аудио входа, миниджеки линейного аудио входа (сверху), входа для микрофона (средний) и аудио выхода (снизу), выход ИК для проводного пульта ДУ (вверху), выход 12 вольт (только триггер) (внизу), а также разъем USB тип А 5 В/2 А.

Панель управления

Панель управления

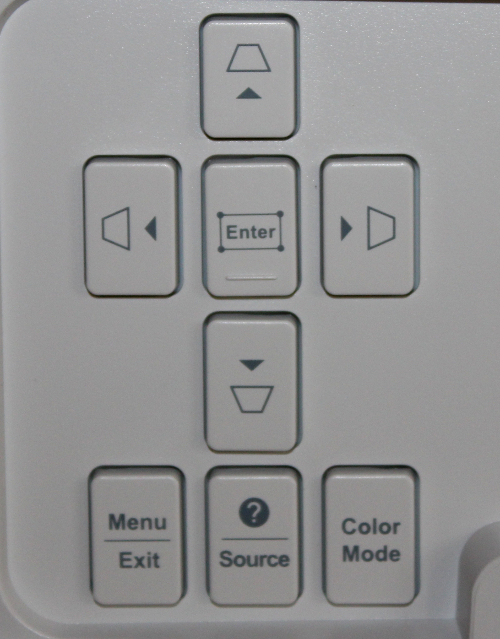

Панель управления в PRO8530HDL показана на фото выше. Эта панель управления находится на задней панели слева на панели разъемов. Кнопки на панели управления позволяют пользователю отображать меню проектора, осуществляя свой выбор с помощью 4-х навигационных кнопок. У этих кнопок двойная функция – с их помощью еще можно выполнять корректировки трапецеидальных искажений по вертикали и по горизонтали. Кроме того, есть кнопки для выбора источника сигнала и цветового режима проектора.

Объектив

Объектив

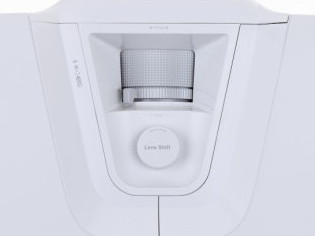

Кольцо фокусировки, кольцо масштабирования и колесико сдвига объектива по вертикали – все они механические и расположены прямо над объективом на верхней панели проектора, как показано на фото выше. Объектив имеет 1,6-кратное оптическое увеличение, который при максимальном увеличении предлагает умеренно короткофокусное соотношение расстояния от проектора до экрана к ширине получаемого изображения – приблизительно 1.07. Это означает, что для экрана 100” по диагонали, у которого ширина 2,21 м, проектор может быть расположен на расстоянии 2,36 метра от экрана (т.е. проекционное расстояние от объектива до экрана).

Меню проектора

Меню проектора

Проектор PRO8530HDL оснащен системой экранных меню для выполнения различных настроек и регулировок. При нажатии на кнопку меню на панели управления проектора или на пульте дистанционного управления отображается меню верхнего уровня как показано на фото выше. Для удобства использования экранных меню сначала надо выбрать русский язык в меню Система. Используя 4-е навигационные кнопки «Влево/ Вправо/ Вверх/ Вниз» можно перемещаться по меню, выбирая нужный параметр.

Пульт дистанционного управления

Пульт дистанционного управления

Прилагаемый пульт является довольно маленький, подсветка для кнопок отсутствует, но есть лазерная указка для применения во время презентаций. Кнопка питания расположена в верхнем левом углу и ниже, а ниже нее кнопки выбора источника входного сигнала для отображения. Ниже идут 4 кнопки навигации по меню, которые параллельно выполняют функцию корректировки трапецеидальных искажений. Еще ниже находятся кнопки для отображения меню на экране и для выхода из меню. Под ними расположены кнопки для управления презентациями с помощью пульта ДУ, когда проектор подключен к компьютеру. Нижняя группа включает в себя кнопки для управления громкостью встроенных динамиков, выбора цветового режима изображения, переключения лампы в нормальный или экономичный режим и т.д.

ДАЛЕЕ: Проектор Viewsonic Pro8530HDL - Качество изображения и звука
