    05.12.2014г.

Тест лазерного проектора Panasonic PT-RZ670BE.

Физический осмотр проектора Panasonic PT-RZ670BE. Часть 1

Внешний вид

PT-RZ670BE является большим, тяжелым проектором, помещенным в прочный корпус. Передняя часть проектора имеет объектив, который выступает примерно на 45 мм из корпуса (расстояние будет изменяться с дополнительными объективами). Спереди имеется вентиляционная решетка, а также ряд светодиодных индикаторов, расположенных вдоль верхней левой кромки лицевой панели и продолжающихся в верхней части корпуса, как показано на фото ниже:

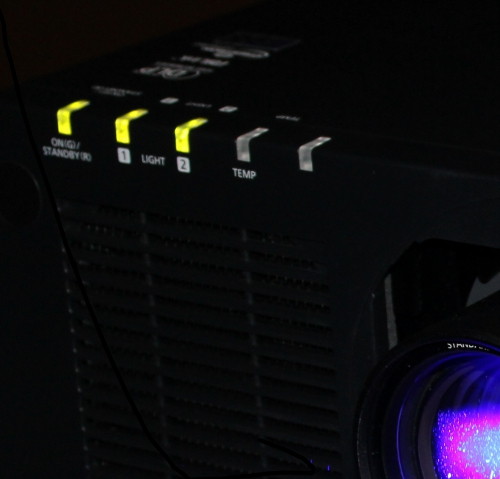

Проектор Panasonic PT-RZ670BE- светодиодныt индикаторы

Правая сторона корпуса имеет большую вентиляционную решетку, а сзади в корпусе есть еще одна большая вентиляционная решетка. При установке проектора Panasonic требует, что, по крайней мере, 50 см свободного пространства необходимо с боков проектора и сзади, чтобы обеспечить надлежащий поток вентиляции воздуха.

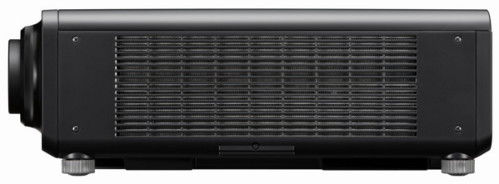

Проектор Panasonic PT-RZ670BE - Правая сторона

На левой стороне проектора, как показано на фото ниже, расположены панель управления и разъемы для подключения кабелей.

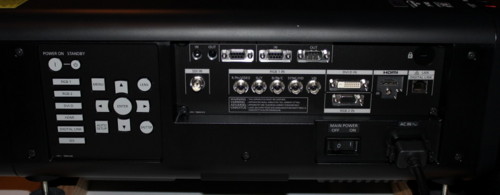

Проектор Panasonic PT-RZ670BE - панель управления и разъемы для подключения кабелей

Нижняя часть корпуса имеет точки крепления для крепления проектора к стене. Есть также 4 регулируемые ножки для выравнивания проектора при его установке на столе.

Объектив

Как упоминалось ранее, PT-RZ670BE имеет съемный объектив, который может быть заменен другим совместимым  объективом для 1-чиповых DLP проекторов Panasonic, если это необходимо для конкретной установки. Объектив крепится аналогично объективам зеркальных фотокамер при помощи нажатия на одну кнопку и поворотом на четверть оборота против часовой стрелки, чтобы его извлечь, или по часовой стрелке при установке другого объектива.

Эта модель, с помощью входящего в комплект зум-объектива, имеет нулевое смещение изображения  при расположении объектива по центру проектора по вертикали и по горизонтали. Такое оптическое смещение объектива является установкой по умолчанию. Вертикальный сдвиг объектива имеет диапазон от + 50% до -16%  и горизонтальный диапазон сдвига объектива + 30% до -10%. Это означает, что когда проектор установлен на столе, проецируемое может быть смещено по вертикали вверх достаточно далеко. В данном случае, когда смещение максимально, нижняя граница изображения по вертикали смещается вверх на 50% от высоты изображения.

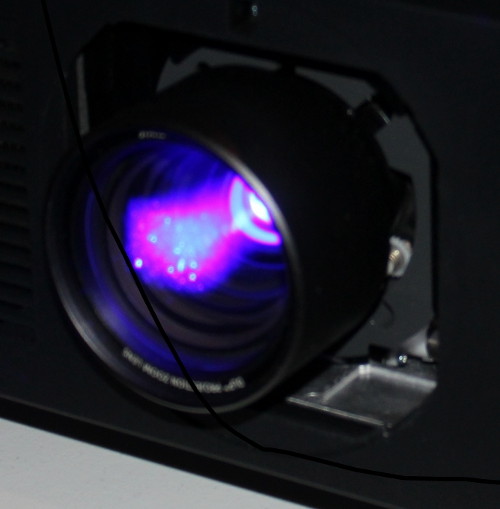

Проектор Panasonic PT-RZ670BE - съемный объектив

Панель управления

Панель управления расположена на левой стороне по направлению к задней панели проектора. Она включает в себя все основные элементы управления для настройки и эксплуатации PT-RZ670BE. Как показано на крупном плане на фото ниже, панель управления включает в себя в верхней части кнопки для включения питания и дежурного режима (выключения). Под ними находятся кнопки для различных сигнальных входов, а справа кнопки для меню, объектива, затвора, автоматической настройки и 4 кнопки навигации.

Кнопка «Меню» вызывает «Главное меню» на экране. При нажатии кнопки «Объектив» высвечивается меню, которое позволяет вам настроить фокус объектива, масштабирования и сдвига объектива. Кнопка «Затвор» временно отключает изображение. Кнопка «Автоматическая настройка» автоматически настраивает разрешение, фазу синхросигнала и положение изображения.

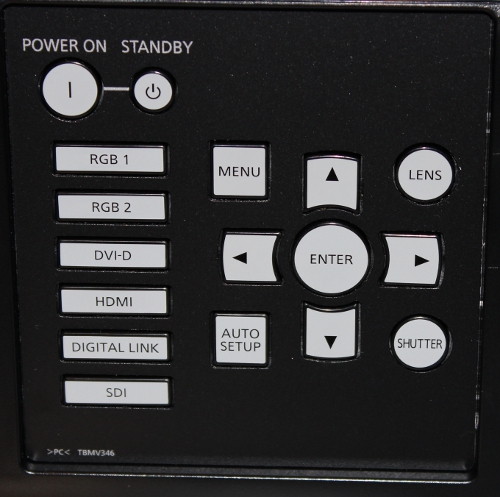

Проектор Panasonic PT-RZ670BE - панель управления

Панель подключений

PT-RZ670BE имеет широкий спектр разъемов, что можно было бы ожидать от коммерческого проектора. Крупным планом панель разъемов показана на фото ниже:

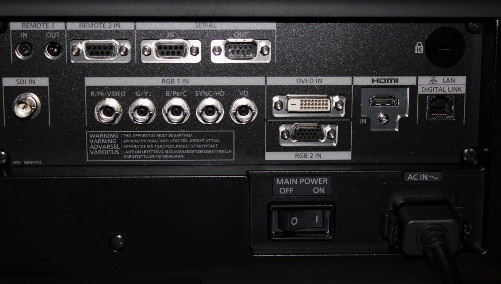

Проектор Panasonic PT-RZ670BE - панель разъемов

В верхней части (слева направо) расположены:

  • Разъемы входа и выхода пульта дистанционного управления для последовательного управления в мульти-проекторных установках
  • Три разъема RS-232C для последовательной связи с удаленными контроллерами или компьютерами

Ниже этих разъемов, слева направо:

  • Входной разъем SDI (Serial Digital Interface, стандарт SMPTE для профессиональных видео продуктов)
  • Пять разъемов BNC, которые могут быть использованы для ввода видео в любом RGB+синхронизация формате или в формате YCbCr
  • Цифровой видео разъем DVI-D и ниже под ним разъем VGA для показа видео аналогового типа с   ПК (RGB или YPbPr)
  • Цифровой видео разъем HDMI
  • Проводной сетевой разъем (например, Ethernet)

Выключатель питания и разъем для подключения шнура питания расположены справа в нижней части панели разъемов

Пульт дистанционного управления

Проектор Panasonic PT-RZ670BE - Пульт дистанционного управленияКнопки включения питания и режима ожидания находятся в верхней части пульта дистанционного управления. Под ними расположены 3 кнопки для управления объективом (т.е. фокус, зум и сдвиг). А свою очередь уже под ними  имеются 4 навигационные кнопки, которые окружены кнопками Меню, Затвора, Включения (отображения) / выключения (скрытия) экранного меню и Тестовых шаблонов.

Под кнопками меню и навигации есть 6 кнопок для выбора входа видеосигнала проектора, а ниже них, кнопки для выбора функций ( для быстрого доступа к часто используемым операциям), статуса (отображает информацию о проекторе) и возврата содержимого подменю к заводским настройкам по умолчанию.

Наконец, нижняя часть пульта дистанционного управления имеет кнопки с цифрами, кнопки для автоматической настройки, а также установки номера ID. Установка номера ID используется для установки идентификационного номера на пульте ДУ, когда несколько проекторов Panasonic используются в инсталляции.

ДАЛЕЕ: Физический осмотр проектора Panasonic PT-RZ670BE. Часть 2
